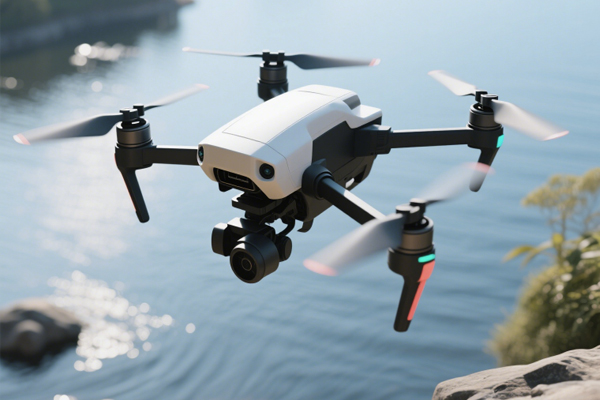

在現代科技蓬勃發展的浪潮中，無人機以其獨特的優勢廣泛應用于眾多領域，從影視航拍、物流配送，到農業植保、測繪勘探，甚至軍事偵察等，無人機的身影無處不在。而無人機能夠穩定、高效地執行各種任務，離不開其精密的零件制造，其中精密機械加工技術起著至關重要的作用。
一、關鍵零件的精密機械加工需求
（一）機架 / 機身框架
作為無人機的主體結構，機架 / 機身框架猶如人體的骨骼，承載著所有內部組件和外部載荷，對無人機的飛行穩定性和結構完整性起著決定性作用。常見的框架材料有鋁合金、鎂合金，在一些高端或特殊用途的無人機中，還會使用鈦合金。這些材料在具備良好的強度、剛性和輕量化特性的同時，也對加工精度提出了極高要求。
以鋁合金為例，采用 CNC（計算機數控）加工技術時，通過精確編寫的計算機程序控制機床運動，能夠?qū)崿F(xiàn)復雜形狀的精確加工。在加工過程中，要確?？蚣芨鞑糠值某叽缇瓤刂圃跇O小的公差范圍內，如孔位的直徑公差可能要求控制在 ±0.05mm 甚至更小，以保證后續零部件的精準安裝，避免因尺寸偏差導致的裝配問題，影響無人機整體性能。而且，對于框架的表面平整度和光潔度也有嚴格標準，以減少空氣阻力，提升飛行效率。
（二）電機外殼
電機外殼不僅承擔著保護電機的重任，還對電機的性能有著多方面影響。由于電機在運行過程中會產生大量熱量、振動，且可能在各種復雜環境下工作，電機外殼需要具備良好的散熱性、耐候性、耐腐蝕性以及足夠的強度和剛性，同時還要盡可能輕薄，以減輕無人機整體重量。
在加工電機外殼時，常選用鋁合金或不銹鋼材料。鋁合金因其優良的導熱性成為常用之選，在加工過程中，為實現良好的散熱效果，會通過 CNC 加工在外殼表面設計并制造出特定形狀和分布的散熱片。同時，為保證電機內部轉子、定子等部件的精確配合，電機外殼的內徑、外徑尺寸精度以及內部結構的位置精度要求都非常高，通常圓柱度公差要控制在 ±0.03mm 以內，以確保電機運行的平穩性和高效性，任何微小的偏差都可能引發電機性能下降甚至損壞。
（三）螺旋槳軸和連接件
螺旋槳軸和連接件作為連接電機和螺旋槳的關鍵部分，直接傳遞動力，其加工質量直接關乎無人機的飛行性能。常見材料為鋼或鋁，加工過程中，對軸的直線度、圓度以及連接件的配合精度要求極為苛刻。
螺旋槳軸的直線度若偏差過大，在高速旋轉時會產生劇烈振動，不僅影響螺旋槳的推進效率，還可能對整個無人機的結構造成損害。一般來說，螺旋槳軸的直線度公差需控制在每米 ±0.02mm 以內，圓度公差控制在 ±0.01mm 左右。對于連接件，其與螺旋槳軸和螺旋槳的配合精度要保證在極小的間隙范圍內，以確保動力傳遞的穩定性和可靠性，防止在飛行過程中出現松動、脫落等危險情況。
（四）相機支架和云臺
在具備航拍功能的無人機中，相機支架和云臺用于固定和精確控制相機角度，為獲取高質量的圖像或視頻提供保障。這要求其具備極高的穩定性和精確的運動控制能力，因此對加工精度和材料特性有嚴格要求。常見材料為鋁合金或不銹鋼。
通過精密機械加工，相機支架和云臺的各運動關節部分需要達到非常高的配合精度，如旋轉軸與軸承的配合間隙通?？刂圃?±0.01mm - ±0.02mm 之間，以保證云臺在轉動過程中的平穩性和精確性，避免因間隙過大導致相機抖動，影響拍攝效果。同時，支架和云臺的結構設計和加工要確保在承受相機重量以及無人機飛行過程中的各種振動和外力時，依然能夠保持穩定，不發生變形或位移。
二、精密機械加工技術與工藝
（一）CNC 加工技術
CNC 加工技術憑借其高精度、高效率和高靈活性，成為無人機零件精密加工的核心技術之一。在加工過程中，技術人員首先根據零件的設計圖紙，利用計算機輔助設計（CAD）和計算機輔助制造（CAM）軟件，生成詳細的加工指令，精確規劃刀具的運動軌跡、切削參數（如切削速度、進給量、切削深度）等。
然后，將這些指令輸入到 CNC 機床控制系統中，機床根據指令精確控制刀具和工件的相對運動，完成各種復雜形狀的切削加工。例如，在加工具有復雜曲面的無人機螺旋槳時，CNC 加工能夠通過多軸聯動，精確地按照設計要求切削出葉片的形狀，保證其空氣動力學性能。而且，CNC 加工可以在一次裝夾中完成多個工序的加工，減少了因多次裝夾帶來的定位誤差，極大地提高了零件的加工精度和生產效率。
（二）精密磨削加工
對于一些對表面光潔度和尺寸精度要求極高的無人機零件，如高精度的軸類零件、光學鏡片安裝座等，精密磨削加工是必不可少的工藝環節。磨削加工是利用高速旋轉的砂輪對工件表面進行微量切削，以達到極高的尺寸精度和表面質量。
在磨削過程中，通過精確控制砂輪的轉速、進給量以及磨削液的使用等參數，可以將零件的尺寸精度控制在微米級，表面粗糙度 Ra 值可達 0.05μm - 0.8μm 之間。例如，無人機光學系統中的鏡片安裝座，其安裝鏡片的內孔尺寸精度要求極高，通過精密磨削加工能夠確保鏡片安裝的準確性和穩定性，從而保證光學系統的成像質量。
（三）電火花加工
當遇到一些形狀復雜、硬度高且難以通過傳統切削加工方法完成的無人機零件時，電火花加工技術便能發揮其獨特優勢。電火花加工是基于放電腐蝕原理，通過工具電極和工件之間不斷產生的脈沖性火花放電，產生瞬間高溫，使工件表面的金屬局部熔化甚至氣化，從而達到去除材料、加工成型的目的。
在無人機零件加工中，常用于加工一些具有細微、復雜結構的模具，如用于制造無人機塑料零件的注塑模具。這些模具的型腔可能包含非常精細的圖案或結構，通過電火花加工能夠精確地復制設計形狀，滿足模具制造的高精度要求，進而保證注塑成型的無人機零件質量。
（四）表面處理工藝
為了進一步提升無人機零件的性能和使用壽命，表面處理工藝是不可或缺的環節。常見的表面處理工藝包括陽極氧化、電鍍、噴漆等。
陽極氧化主要應用于鋁合金零件，通過在零件表面形成一層堅硬、致密的氧化膜，能夠顯著提高零件的耐腐蝕性、耐磨性以及絕緣性能。例如，無人機的鋁合金機架經過陽極氧化處理后，不僅外觀更加美觀，而且在惡劣環境下的抗腐蝕能力大大增強。電鍍則常用于提高零件表面的硬度、導電性或裝飾性，如在一些電子設備外殼零件表面鍍鎳，可增強其耐磨性和抗電磁干擾能力。噴漆工藝主要用于保護零件表面免受腐蝕，同時起到一定的裝飾作用，并且可以根據設計需求選擇不同顏色和光澤度的漆料，滿足無人機外觀多樣化的要求。
三、精密機械加工面臨的挑戰與應對策略
（一）加工精度與質量控制挑戰
隨著無人機技術的不斷發展，對零件的加工精度要求越來越高，同時還要保證批量生產過程中的質量穩定性。在實際加工中，由于刀具磨損、機床振動、切削熱等多種因素的影響，要實現并保持高精度加工并非易事。
為應對這一挑戰，一方面，企業需要不斷引進先進的加工設備，如高精度的五軸聯動 CNC 機床，其具備更高的運動精度和穩定性，能夠有效減少因機床自身誤差帶來的加工偏差。另一方面，采用先進的加工工藝和檢測技術至關重要。例如，運用自適應加工技術，通過實時監測加工過程中的切削力、溫度等參數，自動調整切削參數，以補償?shù)毒吣p和其他因素造成的影響，保證加工精度的穩定性。同時，配備高精度的測量儀器，如三坐標測量儀、激光干涉儀等，對加工后的零件進行全面、精確的檢測，及時發現并糾正加工質量問題。
（二）材料特性帶來的加工難度
無人機零件所采用的材料種類繁多，且不斷向高性能、輕量化方向發展，如碳纖維復合材料、高強度鋁合金、鈦合金等。這些材料具有各自獨特的物理和機械性能，給精密機械加工帶來了諸多挑戰。
以碳纖維復合材料為例，其具有高強度、低密度的優點，但由于碳纖維硬度高且材料各向異性，在加工過程中容易出現纖維斷裂、分層等缺陷。針對這類問題，需要研發專門的加工刀具和工藝。采用金剛石涂層刀具，能夠提高刀具的耐磨性和切削性能，減少對碳纖維的損傷。同時，優化切削參數，如降低切削速度、增加進給量，采用分層切削等方式，可有效改善加工質量。對于鈦合金材料，因其化學活性高、導熱性差，加工過程中易產生高溫，導致刀具磨損加劇，加工難度大。此時，需要選擇合適的切削液，提高冷卻和潤滑效果，降低切削溫度，同時優化刀具幾何形狀，提高刀具的抗磨損能力。
（三）成本控制與生產效率平衡
在滿足高精度加工要求的同時，如何控制加工成本并提高生產效率是企業面臨的又一重要挑戰。精密機械加工往往需要使用高端設備、先進刀具以及專業技術人員，這無疑增加了生產成本。而且，為保證加工精度，加工過程可能較為復雜、耗時，影響生產效率。
為解決這一問題，企業可以通過優化生產流程來提高效率。例如，采用并行工程理念，在產品設計階段就充分考慮加工工藝和生產制造的可行性，提前規劃加工流程，減少設計變更和不必要的工序。同時，合理安排生產計劃，充分利用設備的空閑時間，提高設備利用率。在成本控制方面，與優質供應商建立長期穩定的合作關系，批量采購原材料和刀具，降低采購成本。此外，加強員工培訓，提高員工操作技能和工作效率，減少因人為失誤導致的廢品率和返工率，從而降低生產成本。
四、未來發展趨勢展望
（一）智能化加工技術的應用
隨著人工智能（AI）、大數據、物聯網等技術的飛速發展，智能化加工技術將在無人機零件精密機械加工領域得到更廣泛的應用。通過在加工設備上安裝各類傳感器，實時采集加工過程中的數據，如切削力、溫度、振動等，利用 AI 算法對這些數據進行分析和處理，實現對加工過程的智能監控和優化。例如，AI 系統可以根據實時數據預測刀具的磨損情況，提前提醒操作人員更換刀具，避免因刀具過度磨損導致的加工質量問題。同時，基于大數據分析，可以對不同零件的加工工藝進行優化，制定出更加高效、精準的加工方案，提高整體加工效率和質量。
（二）新型材料加工技術的研發
為了滿足無人機性能不斷提升的需求，新型材料將不斷涌現，這也促使加工技術持續創新。例如，隨著納米材料、智能材料在無人機領域的潛在應用，研發與之相適應的精密加工技術成為必然趨勢。對于納米材料，其微觀結構和性能與傳統材料有很大差異，需要開發特殊的加工方法，如原子級別的操控技術，以實現對納米材料零件的精確制造。此外，針對新型復合材料的加工，可能需要結合多種加工工藝，開發復合加工技術，以解決復合材料加工過程中的各種難題，確保新型材料能夠充分發揮其優異性能，推動無人機技術的進一步發展。
（三）綠色制造與可持續發展
在全球倡導綠色環保和可持續發展的大背景下，無人機零件精密機械加工行業也將朝著綠色制造方向發展。一方面，在加工過程中，將更加注重節能減排，通過優化加工工藝，減少切削液、能源的消耗，降低對環境的污染。例如，采用干式切削或微量潤滑切削技術，替代傳統的大量使用切削液的加工方式，不僅可以減少切削液的處理成本和環境污染，還能提高加工效率和零件表面質量。另一方面，在材料選擇上，更加傾向于可回收、可降解的材料，同時加強對廢舊零件的回收和再利用，形成資源的循環利用，實現整個行業的可持續發展。
精密機械加工技術作為無人機制造的關鍵支撐，在不斷滿足無人機高性能、高精度要求的同時，也面臨著諸多挑戰。通過持續的技術創新、工藝優化以及應對策略的實施，該領域?qū)⒊悄芑?、綠色化方向不斷發展，為無人機技術的進一步突破和廣泛應用奠定堅實基礎，助力無人機在更多領域發揮更大的價值。
